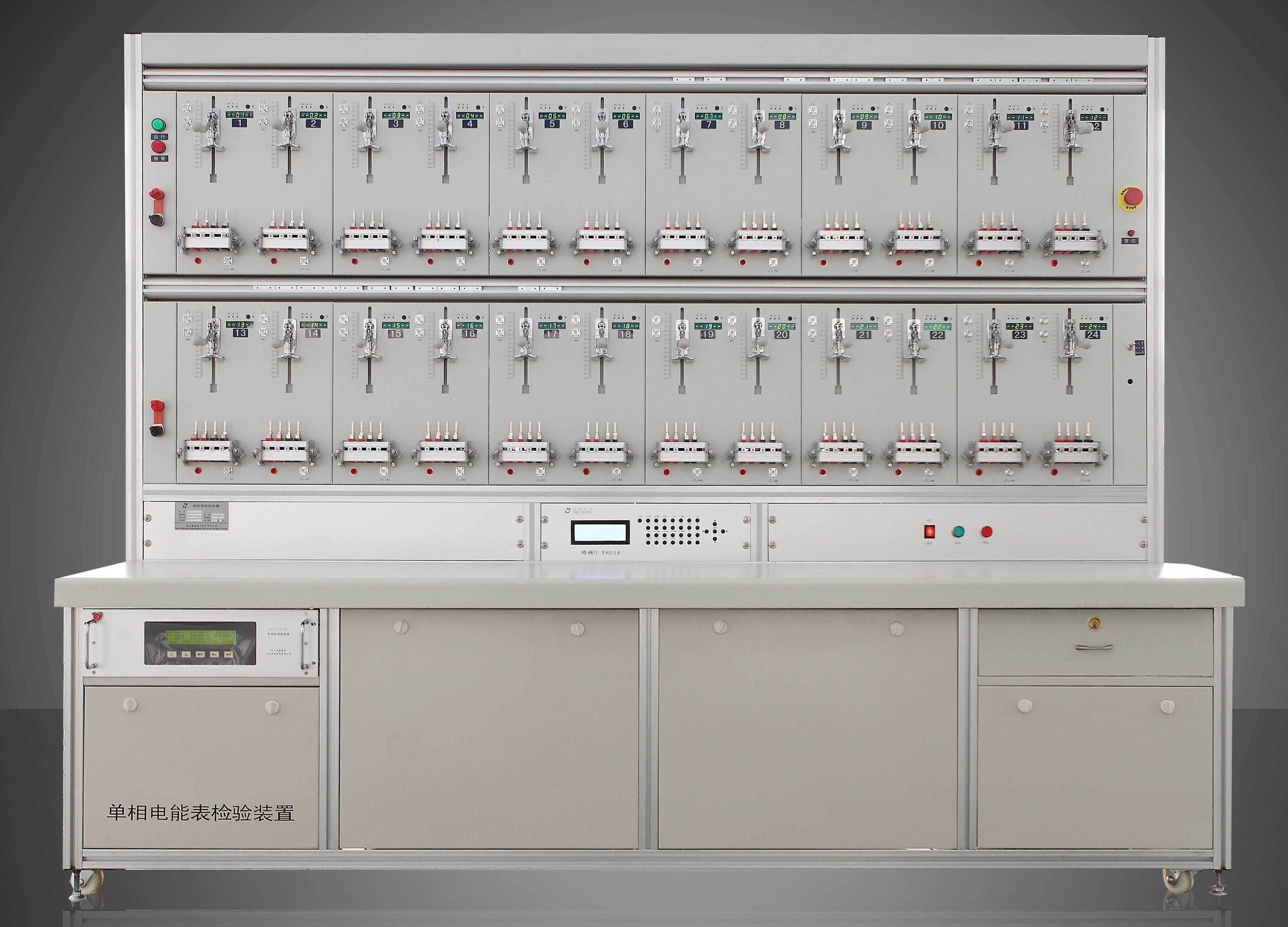

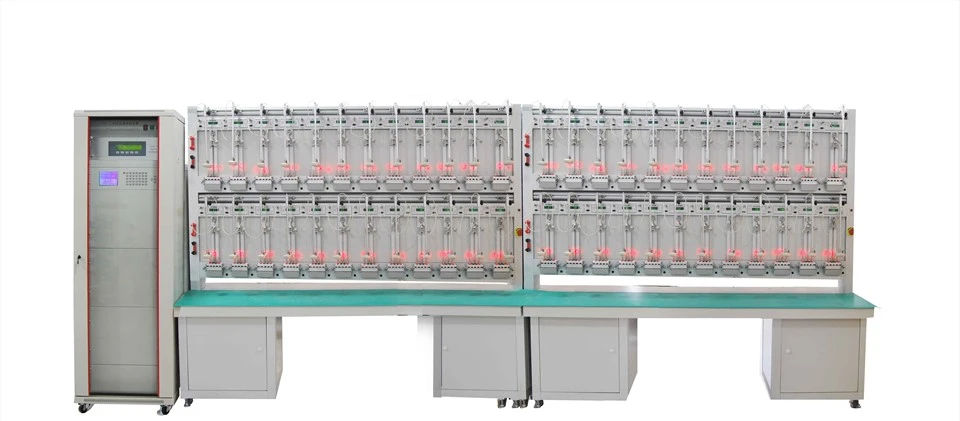

Equipo de prueba de banco

Características

El equipo de prueba de banco es un dispositivo de verificación especialmente utilizado para medidores de energía eléctrica y medidores de potencia. Se compone principalmente de fuente de voltaje de CC, fuente de corriente de CC, fuente de voltaje de señal pequeña y software de prueba automática. Soporta la verificación simultánea de 24/32/40/48 medidores de energía eléctrica o shunts. Puede elegir la operación del teclado de la máquina y también puede realizar la detección automática del medidor de energía eléctrica de CC a través de la operación en línea de la PC.

Características

El banco cumple con el estándar de "Equipos de prueba IEC 60736:1982 para medidores de energía eléctrica", "IEC 62053"
El banco se puede utilizar para probar medidores de energía monofásicos (hasta 0.5 class)
El banco puede realizar pruebas de calentamiento, pruebas de arranque, pruebas sin carga (prueba de fluencia), pruebas de error (pruebas de precisión), pruebas de marcación, pruebas de las cantidades de influencia y pruebas de repetibilidad de las mediciones.
The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 por ciento, y baje el fuego. El PWM puede verificar la verificación de mal funcionamiento, el preajuste, la alarma y la protección.
La fuente de la señal utiliza la última tecnología de onda sinusoidal controlada digitalmente para el ajuste de frecuencia, amplitud y fase.
El banco está utilizando tecnología de comparación para probar el error de los medidores de energía.
El banco está utilizando el sistema de procesamiento de errores para calcular el error de cada medidor de energía mediante el sistema de suberror que se puede conectar mediante el RS485 interno.
Se pueden probar diferentes medidores de energía constante a la vez.
El voltaje está aislado por la salida MSVT (transformador de voltaje secundario múltiple), que se adapta a la prueba de enlace cercano de voltaje / corriente del medidor de energía de fase de señal
El banco de pruebas se puede instalar con un cabezal de escaneo, puede ofrecer 3 rangos de ajuste. También se puede aceptar la señal tanto para el medidor de energía de estilo redondo como para el medidor de energía LED digital.
El banco de pruebas tiene la función de marcador negro de búsqueda automática que puede ubicar con precisión el marcador negro durante la prueba sin carga y la prueba de arranque.
El banco puede optar por operar por teclado o PC, lo cual es muy conveniente. El estado de trabajo del banco se puede ver muy claro y fácil operación.
El banco utiliza el software de prueba compatible con WINDOWS98/2000/XP que puede probar automáticamente diferentes medidores de energía.
El software puede realizar los datos del medidor de energía para estadísticas, búsqueda y administración.
El estante para colgar el medidor de energía está hecho de compuesto de aluminio. Toda la configuración del dispositivo es un diseño razonable y un buen atuendo.

Especificación

★La clase de precisión del banco de pruebas: clase {{0}}.1/0.2

★Medidor de energía estándar de referencia:

PY-6110 medidor de energía estándar de referencia monofásico

Clase de precisión: {{0}}.05 /0.1

★ Clase MSVT (transformador de voltaje secundario múltiple): 0.02

Voltaje primario: 180-300V (voltaje normal: 240 V)

Voltaje secundario: 180-300V

Clasificación VA secundaria: 15 VA por devanado

Aislamiento secundario a secundario: 500V,50Hz,60 segundos

Precisión de relación primaria a secundaria: ±0.1 por ciento (típico)

Precisión de relación secundaria a secundaria inferior a: ±0.02 por ciento

Precisión del ángulo de fase secundaria a secundaria inferior a ±1 minuto

Número de salida secundaria: 8 ~ 60 canales

★Amplificador de voltaje:

Rango de voltaje de salida: 50-288V;

Potencia máxima de salida: 1500VA

Resolución: 0.01 por ciento;

Estabilidad: mejor que 0.05 por ciento /3 min (base de tiempo 5S);

Factor de distorsión: < 0.5 por ciento en carga lineal;

Rango de frecuencia: 45 Hz~65 Hz;

Eficiencia energética: más del 85 por ciento;

Temperatura ambiente: 10 grados ~ 50 grados

Protección electrónica contra sobrecarga y cortocircuito.

★Amplificador de corriente:

Corriente de salida: rango: 1mA~120A (opción para 1mA~200A);

Potencia máxima de salida: 2000VA

Resolución: 0.01 por ciento;

Estabilidad: mejor que 0.05 por ciento /3 min (base de tiempo 5S);

Factor de distorsión: < 0.5 por ciento en carga lineal;

Rango de frecuencia: 45 Hz~65 Hz;

Eficiencia energética: superior al 85 por ciento;

Temperatura ambiente: 10 grados ~ 50 grados

Protección de sobrecarga electrónica y seguridad para circuito abierto.

★Ángulo de fase: {{0}} grados ~360 grados, resolución del ajuste del ángulo de fase: 0,1 grados;

★Rango de frecuencia de salida: 45Hz~65Hz; resolución: 0.01Hz

★Estabilidad de potencia de salida:<0.05%>

★Números de medidores de energía calibrados: 24 (6/12/24/32/40/48 bajo pedido)

★Potencia de entrada: 220/240V 15 por ciento, 50/60Hz; consumo de energía: Max.3000VA

★ Dimensión:

tipo de banco	Metros	Número	Número de fila	Tamaño
Integración	24 32 40 48	1 2 2 2	Doble Doble Doble Doble	2400×700×1920 mm 1800×700×1920 mm 2000×700×1920 mm 2400×700×1920 mm
Fisión	24 32 40 48	1 2 2 2	Doble Doble Doble Doble	2400×600×1920mm 1800×600×1920mm 2000×600×1920mm 2400×600×1920mm
Fisión	Consola: 600×800×1920 mm
