Relé de enganche magnético



DESCRIPCIÓN GENERAL

El relé de enganche magnético es un nuevo tipo de relé desarrollado en los últimos años y también es un interruptor automático. Al igual que otros relés electromagnéticos, enciende y apaga automáticamente el circuito. La diferencia es que el estado normalmente cerrado o normalmente abierto del relé de enganche magnético depende completamente de la función del imán permanente, y el estado de conmutación del relé de enganche magnético se activa mediante un pulso de cierto ancho.



Principio

El estado abierto y cerrado del relé de enganche magnético generalmente se mantiene por la fuerza magnética generada por el imán permanente. Cuando es necesario abrir o cerrar los contactos del relé, solo se usa el voltaje de pulso de CC positivo (inverso) para excitar la bobina, y el relé completa la transición de estado entre abrir y cerrar en un instante. Normalmente, cuando el contacto está en estado de retención, no es necesario que la bobina continúe energizándose, y solo la fuerza magnética del imán permanente puede mantener el estado del relé.



Características

● solo excitación de pulsos, bobina simple, doble

● Accesorios de soldadura según requerimientos del cliente

● Según IEC62052-31:UC3



Especificación

CONTACTO DATOS

Formulario de contacto: 1A/ 1B

Material de contacto:AgSnO2

Resistencia de contacto (1A 6 V CC) (Punto de prueba alejado de la carcasa a unos 5 mm) Máx.: 1.0 mΩ

Clasificación de contacto: 100A/250VAC

Corriente de conmutación máxima: 100A

Voltaje máximo de conmutación: 277VAC

Potencia máxima de conmutación: 25000VA

Vida mecánica: 1×105

Vida eléctrica (Resistiva): 1×104



CARACTERÍSTICAS

Resistencia de aislamiento: 1000MΩ (500VDC)

Rigidez dieléctrica entre bobina y contactos: 4000 VCA 1 min

Entre Contactos Abiertos: 2000VAC 1 min

POLO Y POLO

Tiempo de operación/liberación: menor o igual a 20 ms

Resistencia a los golpes Funcional: 98m/S2

Destructivo: 980m/S2

Resistencia a la vibración: 10~55Hz 1,5 mm

Humedad: 5 por ciento -85 por ciento HR

Temperatura ambiente: -40~ más 85 grados

Bobina de terminación: PCB o conexión rápida

Carga: Conexión rápida

Peso unitario: 65g

Construcción: Protegido contra el polvo



CACEITE

Potencia de la bobina: Bobina simple: 2,3 W

Bobina doble: 4.6W



DATOS DE LA BOBINA

VCC Voltaje nominal		VCC voltaje de recogida		Duración del pulso		Resistencia de la bobina
Bobina simple
5	Menor o igual a 3.8		mayor o igual a 50		10,8± 10 por ciento
9	Menor o igual a 6.8		mayor o igual a 50		35± 10 por ciento
12	Menor o igual a 9.0		mayor o igual a 50		63± 10 por ciento
24	Menor o igual a 18.0		mayor o igual a 50		250± 10 por ciento
Bobina doble
5	Menor o igual a 3.8		mayor o igual a 50		2x5.4± 10 por ciento
9	Menor o igual a 6.8		mayor o igual a 50		2x17.5± 10 por ciento
12	Menor o igual a 9.0		mayor o igual a 50		2x31± 10 por ciento
24	Menor o igual a 18.0		mayor o igual a 50		2x125± 10 por ciento

Nota: Pedidos especiales para otros voltajes de bobina.







RESISTENCIA ELÉCTRICA

Clase	Voltaje (Uc)	Corriente (Ic)	Factor de potencia	Cerrar Horario de apertura (s)	Resistencia eléctrica (ops)
UC3	230 VCA	100A	COS∅ =1	10:20	5000	Total 10000
			COS∅ =0.5		5000

Notas:

1) La resistencia eléctrica cumple con los requisitos de prueba IEC62052-31,

la prueba de carga inductiva después de la prueba de carga resistiva.

2) La línea es accionada por tensión nominal.

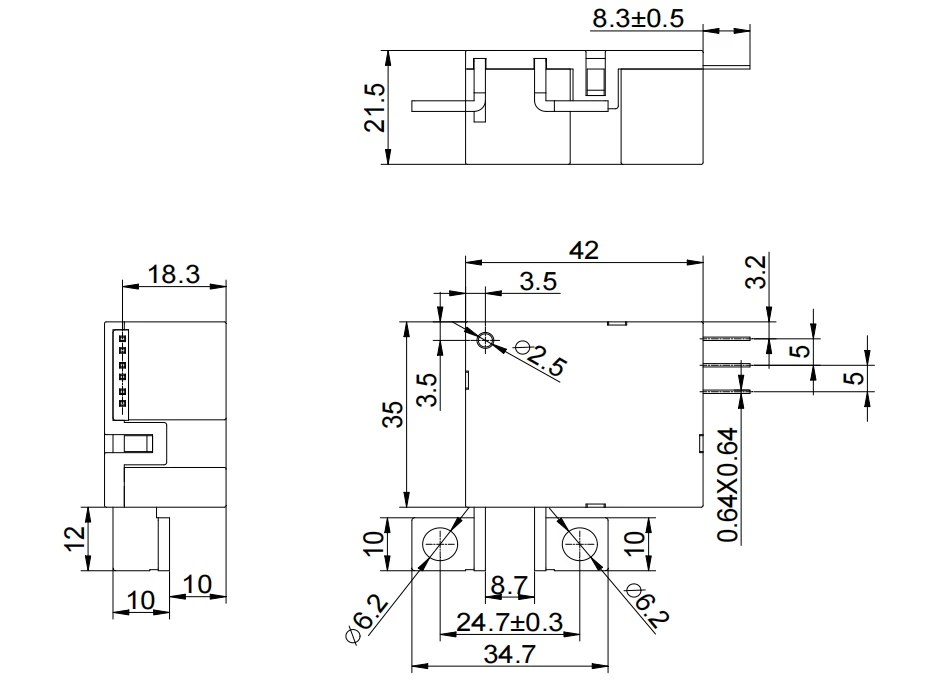

DIMENSIONES

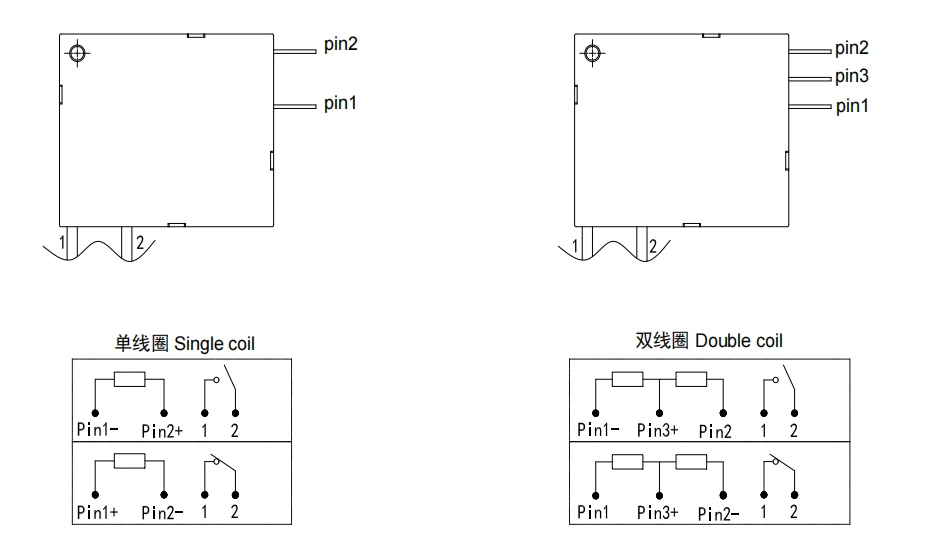

DIAGRAMA CIRCUITO
